欢迎进入青岛赛诺新材料有限公司官网!

赛诺新材料

全国咨询热线 400-8788532
15年积淀 聚乙烯蜡实力生产厂商蓝海股权机构挂牌上市企业 股权代码:800967

青岛赛诺新材硬脂酸锌|聚合物加工助剂-涂覆原理

返回列表 来源: 发布日期: 2018.05.22

聚合物加工过程中有很重要的一部分就是涂覆功能,下面青岛赛诺硬脂酸锌厂家针对聚合物加工的涂覆原理做详细阐述,希望能对您的聚合物加工有所帮助。

加工助剂的添加量一般为0.01%-0.%,加工助剂通常不易在基体树脂中分敢,而形成约1um的滴状分散相,和雨滴落在人行道上的情况类似,这些液滴会随机地到达模具壁,—段时间后,就能覆盖整个模头,在模头内形成润滑表面,在涂覆完成时,模头的某些部分可能被优先涂覆,导致部分熔体破裂挤出。当涂覆完成时,熔体破裂就会完全消除。此时,挤出机的余压也逐渐降到最小。

聚合物流经模头时,会缓慢地磨损加工助剂涂层。矿物添加剂,如颜料、抗凝聚剂,会增加磨损的程度。因此会形成加工助剂涂层的沉积和脱除之间的平衡,像其他平衡一样,加工条件可以改变涂覆和脱除的速度,进而改变完全涂覆模头所需的平衡度。达到平衡所需的时间,即“调节时间”,也是所关注的一个重要参数。

有多种因素影响加工助剂的沉积和脱除间的平衡。浓度是最明显的影响因素。提高加工助剂的浓度,可以加快沉积速度,减少涂覆时间。加工助剂的分散质量,也对涂覆速率有很大影响,分散越好,液滴到达口模壁的可能性越大,涂覆完成得越快。

和上述情况类似,产量也会影响涂覆时间。加工助剂到达口模的量和产量成正比,加工助剂的黏度也必须和基体树脂相匹配,市售的大多数加工助刑,对LLDPE、熔体指数小于或等于2g/10min(2MI)的LDPE,以及小于1MI的HDPE都适用。

加工助剂端基的种类和数量对其性能也有影响。据文献报道,酸性基团(或官能团〉可以和口模处材料(氧化物和氧氧化物〉反应,从而可促进黏附作用。但文献对该问题的报道并不明确。例如,有些文献称,官能团的存在可以改善加工助剂的性能,另一些文献则认为,端基含量的增加会降低其性能。

影响加工助剂效率的另一个因索,是模具流道的剪切应力梯度.在较高的剪切应力下,模具流体分布图形尖锐,从而导致更高的应力梯度,该梯度能有效地把加工助剂推向模具。

聚合物加工

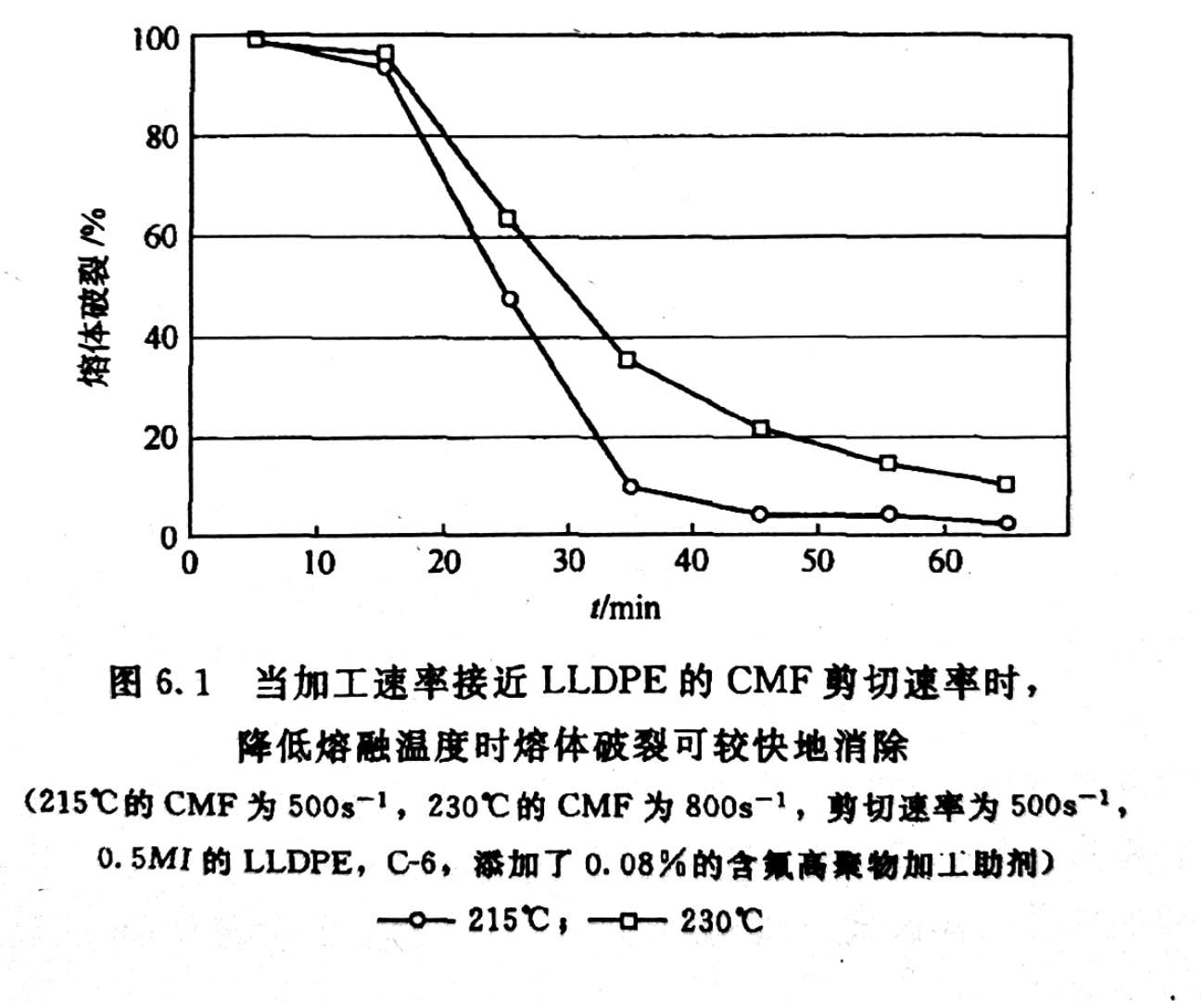

因此,在高的剪切速率下(高的剪切应力),加工助剂的涂覆更有效。然而,如果剪切应力高到足以引起循环熔体破裂(CMF)时,产生的压力波动可能会扰乱涂覆过程。因此最佳的条件发生在CMF产生线所能达到的最高剪切速率。剪切速率由温度决定,降低温度有助于提高剪切应力以达到最佳值。如图所示,LLDPE在较低的熔融温度下能很快到到平衡,这是因为CMF的剪切速率很接近于吹膜加工过程的剪切速率500S-1.

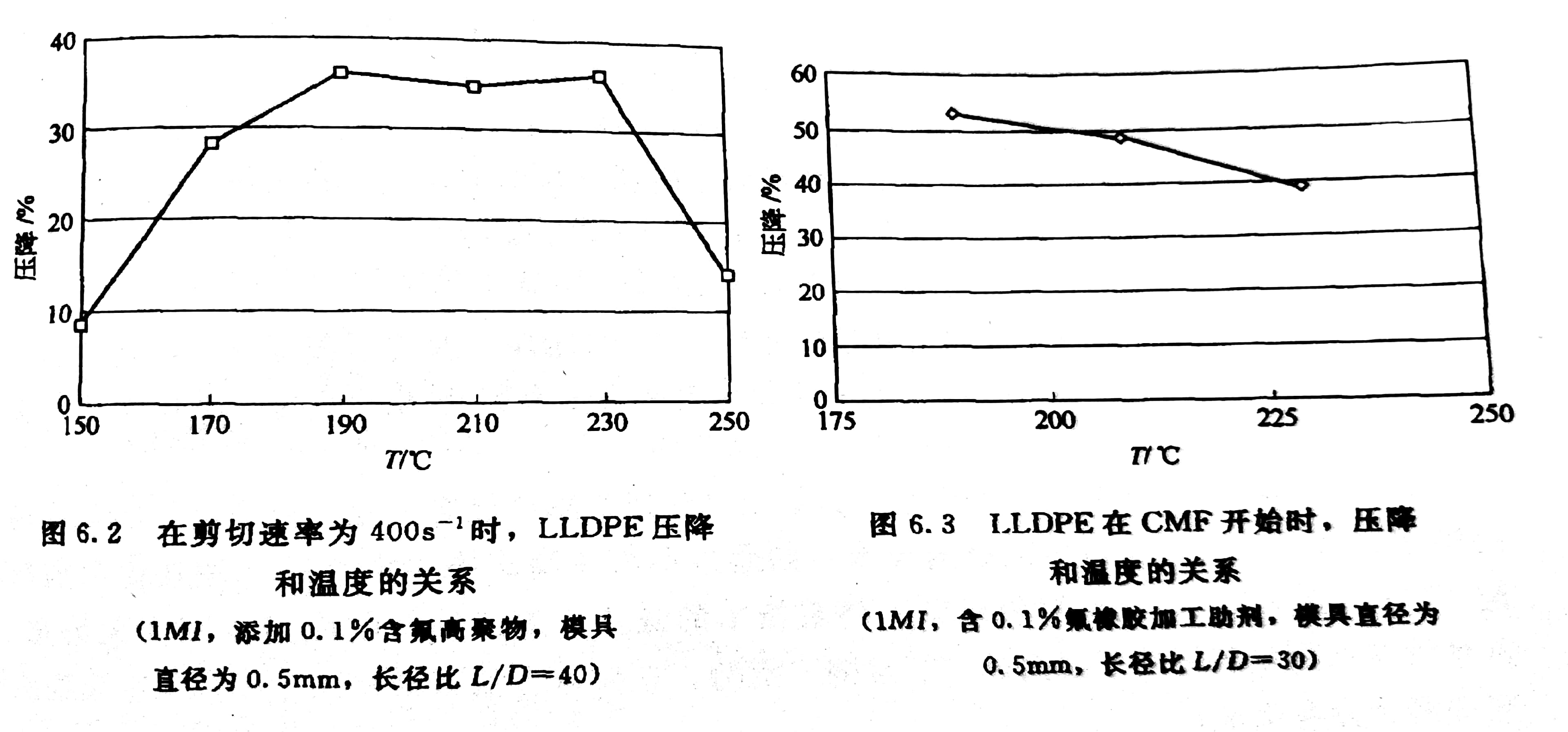

控制加工温度的重要性常常被忽略。图6. 2显示出毛细管流变仪测量的温度对压降的影响。应力在高温下(250℃)太低,而在低温下(150-170℃)则太高,最佳的操作温度取决于产量、加工设备和树脂的性质。

此外,即使在恒定的剪切应力下,温度也对涂覆效率有轻微的影响。如图所示,降工温度能提高加工助剂的效率。这很可能是一种黏附/摩擦作用,因为加工助剂更易于承受来自高聚物流体的应力。

聚合物加工


赛诺新材,15年积淀, 聚乙烯蜡  品牌生产商,蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产,包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌等助剂的研发、生产、应用工作。咨询热线: 400-8788532。

作者:赛诺新材             来源:www.pewax88.com。

咨询热线

400-8788532
