欢迎进入青岛赛诺新材料有限公司官网!

赛诺新材料

全国咨询热线 400-8788532
15年积淀 聚乙烯蜡实力生产厂商蓝海股权机构挂牌上市企业 股权代码:800967

硬脂酸锌小编分析PVC板材生产中常见问题及解决办法

返回列表 来源: 发布日期: 2018.11.29

PVC板材是我们聚乙烯蜡等润滑分散助剂厂家的主要的下游客户,日常销售中经常遇到一些下游客户的问题需要解决,下面青岛赛诺硬脂酸锌小编为您分析PVC板材生产中常见的问题及相关的解决办法。

板材常见的一些问题收集以及原因,解决办法

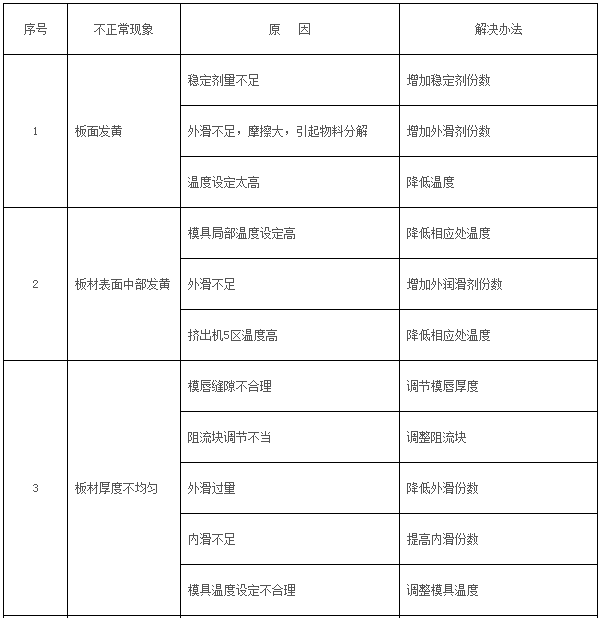

板材不正常现象1

不正常现象2

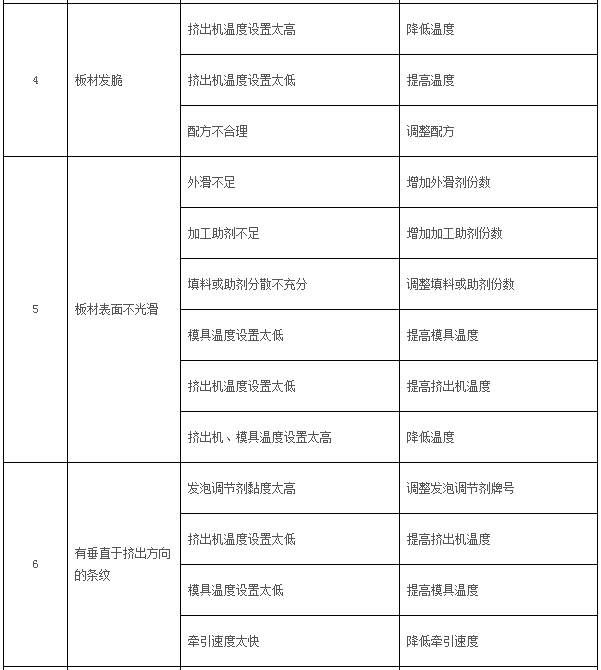

不正常现象3

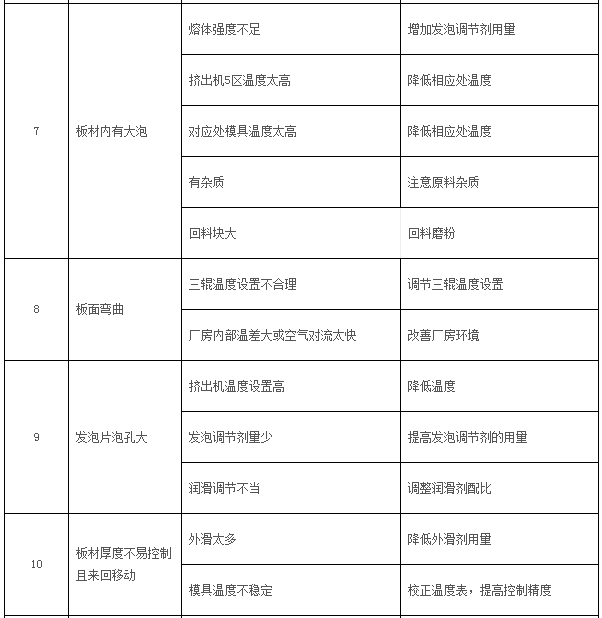

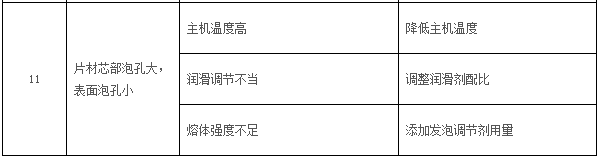

不正常现象4

一、版面发黄

挤出温度过高或者稳定性不足,解决办法,降低加工温度,如果不见好转可调整配方,适当增加稳定剂和润滑剂,可逐一改变,容易很快找出问题所在,最快的速度解决问题。

二、板材中间发黄。

主要原因是料筒芯部温度模具温度高有关,润滑剂用量也有关系,再次与白发泡剂有一定关系。

三、板面弯曲。

料流不均或者冷却不到位,造成料流不均的因素一般有牵引波动大或者配方中内外润滑不均衡,机器的因素容易排除,配方调整一般在外润滑尽量少的前提下调整内润滑会有很好的效果,同时保证冷却均匀到位。

四、横切面出现泡孔或者泡分层。

原因可归结为一点,就是熔  体强度不够,造成熔体强度不够的原因有:

1、发泡剂过量或者发泡调节剂不够或者二者比例不协调,或者发泡调节剂质量问题。

2、塑化不良,加工温度低或者润滑过量

聚乙烯蜡

青岛赛诺聚乙烯蜡

五、板面厚度不均。

出料不均,可调整模唇开度,如果流速太大可调整阻流棒,配方调整,一般内润滑多了中间厚,外润滑多了两边走料快

六、交接班时易出现的板材厚薄纹路等的变化

主要原因:与混料有关,上一个班混料后,等下班次接班后混料中间间隔时间长,混料桶得到很好地冷却,第一锅混料预塑化好,与之前混料形成差异,在其他条件不变的情况下,易产生波动,可调整牵引、加工温度或通过管理得以解决。

赛诺新材,15年积淀, 聚乙烯蜡   品牌生产商,蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产,包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌   等助剂的研发、生产、应用工作。产品通过国家权威机构双酚A检测,不含荧光剂等成分,环保,有需要的亲们可以来电咨询。

咨询热线

400-8788532
