涂料中的填料，也被称为体质颜料，它可以改善涂料的施工性能，如增加涂膜的厚度、提高涂膜的硬度、机械强度、遮盖力、耐候性、抗弯曲性、抗划痕性和抗龟裂性等，下面青岛赛诺硬脂酸锌小编为您分析填料物化性能对涂料的影响。

另一方面，在涂料中添加填料也是降低涂料制造成本的一个途径。填料价格低廉、远远低于彩颜料，在满足漆膜遮盖力的前提下，可以适当添加填料来补充彩色颜料在漆中应有的体积；且填料还可起到骨架及填充作用，减少树脂用量，可以大大降低生产成本。

现代涂料工业的发展正快速朝着功能化、高装饰性、环保与低成本化方向发展，伴随着颜填料加工、合成与应用技术的进步，也推动涂料技术出现一次又一次的飞跃。填料的物化性能不仅影响涂料的涂膜质量，也会影响涂料的功能与用途。那么问题来了，填料的物化性能对涂料到底有什么影响呢？

填料的物化性能包括：颗粒形态、水分、莫氏硬度、化学稳定性、熔点、密度和吸油量等。我们就从以下这几个主要影响因素来简要分析分析~

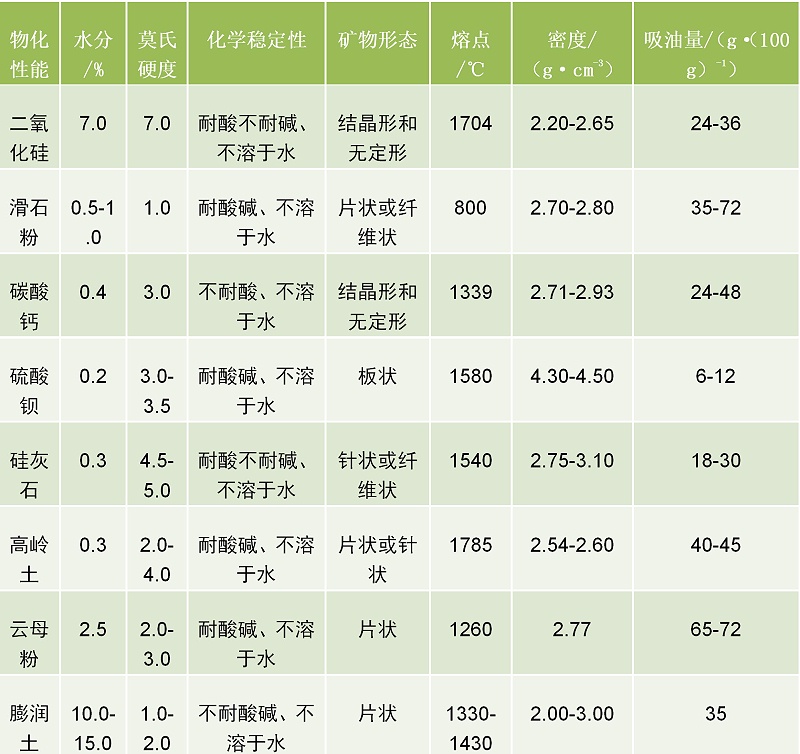

↓↓↓首先让大家欣赏一下常见填料的物化性能

填料的含水量

填料的水分包括矿物结构自带的水，以及曝露于空气中吸附在矿物表面、裂缝和渗透的水。填料在空气中很容易吸附水，特别是空气湿度大的时候。当填料的水分过大时易造成聚团与结块，从而影响其分散性。且水含量大的填料在涂料中的细度很难达到要求，即使细度在研磨后达到要求，往往稍经放置即会出现返粗现象。

莫氏硬度对涂料的影响

莫氏硬度是填料内部化学键强度的表现，它是将棱锥形金刚钻针在矿物表面进行划痕测试，并将划痕深度分级（10级）来表示硬度。可以利用填料的莫氏硬度这一特性来改善涂膜的硬度。如，二氧化硅莫氏硬度为7.0，添加于涂料中有助于提高涂膜的硬度，提高涂膜的耐划伤性、耐洗刷性和耐磨擦性，适用于底漆或地坪漆。硬脂酸锌，硬脂酸锌厂家

但硬度也不是越高越好，硬度过高的填料不仅容易使机械设备在研磨时被磨损，而且当添加量过多时还会使涂膜变得硬而脆，导致涂料的抗冲击强度降低。而如莫氏硬度较小的滑石粉（1.0），它具有柔软滑腻感，加入涂料后有助于提高涂膜的打磨性。其他填料的莫氏硬度大部分介于2.0~ 5.0之间，合理选取莫氏硬度适中的填料，才能在提高涂膜施工性能的同时，避免在研磨时对设备造成损伤。

填料的密度对涂料的影响

填料对涂料起到消光作用，其原理是填料布满整个涂膜的表面，破坏了涂膜的平整度，使其表面变得粗糙。而密度小、悬浮力好的填料（如滑石粉）能防止沉降，有一定的消光效果，但这类填料有一定的触变性能，影响了涂料的流动，难以制得平整的涂膜。只有那些相对密度小、空隙度大、吸油量高的填料（硅藻土、合成二氧化硅）才具有用量小、效果佳的消光效果。硬脂酸锌，硬脂酸锌厂家

填料的粒度对涂料的影响

除了填料的用量对涂料涂膜的光泽有直接影响外，填料的粒度也影响涂膜的光泽，粒径越大的填料制得的涂膜光泽越低；反之，光泽越高；同时，填料的粒度分布也影响涂膜的光泽，只有选用粒度分布比较狭窄的填料才能取得较好的消光效果。

赛诺新材，15年积淀， 聚乙烯蜡品牌生产商，蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产，包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌等助剂的研发、生产、应用工作。咨询热线： 400-8788532。
