喷涂在铝型材表面的粉末涂膜的耐候性，是影响铝型材寿命的关键性因素。本文主要从粉末涂料的原材料、配方结构、制作工艺、固化条件等技术角度分析，并结合所做的实验结果，总结出几个提高粉末涂料耐候性的可供参考的思路，从而最终达到延长铝型材寿命的目的。下面青岛赛诺聚乙烯蜡厂家浅谈如何提高铝型材用粉末涂料的耐候。

粉末涂料主要由树脂、固化剂、助剂、颜填料等组成，喷涂在铝型材表面的涂层随着时间的延长，受周围自然因素如日晒、雨淋、氧化、冷热变化以及微生物等的作用，会出现性能逐渐降低的现象，即老化。粉末涂料抑制或延缓自然老化的能力称为耐自然老化性，简称耐老化性，也叫耐候性。

影响粉末涂料耐候性的因素很多，其中包括粉末涂料成分中的树脂、固化剂、颜填料、助剂等各种原材料的性能、用量、配比等内部因素;以及粉末涂料制作过程的工艺条件和涂料的固化程度;还有涂膜的使用环境如日光(主要是紫外线)的作用、大气的组成(氧、臭氧、工业烟雾等)、湿度(包括酸雨、盐雾等)、温度变化等外部因素。

从粉末涂料本身的角度来看，提高粉末涂层耐候性能主要从原材料、配方结构以及制作工艺等方面着手。

一.原材料

粉末涂料主要由树脂、固化剂、助剂、颜填料等材料组成，这些原材料的耐候性，基本上决定了涂料的耐候性。因此，要提高粉末涂料的耐候性能，首先要选择耐候性能满足铝型材行业要求的原材料，而且这些耐候性合格的原材料也要满足涂膜的其他性能。当涂膜的各项性能相互间产生冲突时，可以根据客户的要求侧重于某项性能，但是人工加速老化试验结果要满足GB 5237.4-2008中 加速耐候性的要求。

1.树脂

因为树脂是粉末涂料的主要成膜物质，是决定粉末涂料性质和涂膜性能的最主要成分，所以树脂的选择至关重要。选取市面上大型厂家常用的铝型材用粉末涂料聚酯树脂，使用同一配方结构和相同制作工艺分别制粉进行300小时耐老化试验以及涂膜外观比较，结果如表1所示。

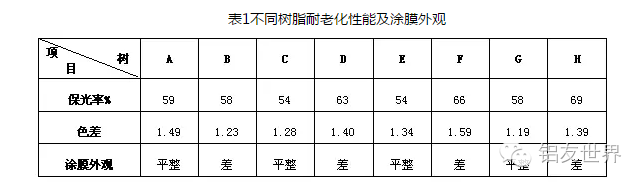

表1不同树脂耐老化性能及涂膜外观

(加速老化条件为8小时光照，4小时凝露循环;UVB-313EL灯，辐照度0.65W/㎡，光照温度60℃;凝露温度50℃)

由试验结果可知，树脂D、F、H在通一系列的树脂中耐候性较好，但这种树脂的缺点是分子量大，熔融黏度高，如果应用在平面粉中最终会导致涂膜流平性能差。所以，通过在粉末涂料配方中选用耐候性能好的树脂来提高平面粉的耐候性能时，必须考虑到涂膜的流平是否会变差，变差之后客户能否接受。

2.固化剂

尽管HAA体系的固化剂环保型众所周知，但是它的缺点是固化反应有副产物形成，厚喷时容易产生针孔、猪毛孔等弊端，涂膜过烘烤耐泛黄性和耐久性不如TGIC体系。[1]铝型材行业目前难以接受HAA体系的这些弊端，或者说是大部分粉末厂家没有解决这些弊端，所以铝型材用粉末涂料还是以TGIC体系为主。固化剂TGIC对粉末涂料的耐候性能也有一定的影响。经过对国内三家销售量排名靠前的厂家的TGIC进行耐老化检测，发现它们的耐老化性能基本一致，无较大的差别。因此，在通过固化剂TGIC的选择上去提高粉末涂料的耐候性，并无多大的意义。

3.颜料

颜料对粉末涂料耐候性的影响在原材料中是除了树脂之外影响最大的因素，因为颜料在使用过程中会褪色，所以对于铝型材用粉末涂料的颜料的选择也很重要。市场上即使是用一种颜色的颜料，它的品种非常多，不同品种的色相、着色力、遮盖力、耐候性、耐热性等性能千差万别，这给我们粉末涂料厂家的选择带来很大的难度。颜料按化学组成分为无机颜料和有机颜料，它们的优缺点如表2所示。

表2 无机颜料和有机颜料的优缺点比较[2]

4.填料

填料的重要功能是添加到粉末涂料中以后，能够改进涂膜的硬度、刚性和耐划伤性等物理力学性能，同时有利于改进粉末涂料的贮存稳定性、松散性和带电等性能。[3]铝型材粉末涂料中最常用的填料为硫酸钡，经过对多个厂家的硫酸钡进行耐老化检测，发现耐候性能无明显差别。因此，为了保证涂料的耐候性，必须使用纯度高的硫酸钡作为填料。硫酸钡进仓前必须经过检验，使用10%的盐酸溶液是最简单快捷的方法，可以快速检测出硫酸是否含有碳酸钙，碳酸钙会降低涂料的耐候性能，不能作为铝型材用粉末涂料的填料。

5.助剂

在粉末涂料配方中，助剂的用量很少，但在一般粉末涂料配方组成中是不可缺少的成分，而且对涂膜的外观及某些性能起决定性作用。经过对各国内大型厂家同类助剂进行加速老化对比试验后，发现不同厂家的流平剂、光亮剂、安息香等对涂膜耐老化性能影响不大;而不同厂家的蜡粉、消光剂对涂膜耐老化的影响较大。因此，为了提高粉末涂料的耐候性，可以考虑使用耐老化性能好的蜡粉和消光剂。

二、配方结构

通过粉末涂料中聚酯树脂的酸值和固化剂羟基当量的计算，设计合适的固化剂用量，并通过加速老化试验的验证，使用最佳的固化剂用量，使涂料在固化时能够充分固化，从而达到最好的耐候性能。在满足粉末涂料各项性能的前提下，尽量在配方中减少原材料的种类，特别是对涂膜耐候性起负作用的材料。在不影响涂膜遮盖力以及硬度、耐磨性的前提下，适当降低配方中的颜料(特别是吸油量大的颜料)和填料的用量，使配方中的颜料能够在熔融混炼过程充分被树脂包覆，在涂膜的使用过程中减少颜料的颜色变化，从而达到提高涂膜耐候性的目的。

三、制作工艺

粉末涂料制作过程主要包括预混合、熔融挤出、压片破碎、分级粉碎四个阶段，其中预混合、熔融挤出两个工艺对粉末涂料的耐候性能有很大影响。预混合的作用是为了使粉末涂料配方中的各种原材料组成分散均匀，为熔融挤出打下良好的基础。为了提高耐候性，在预混合阶段，原材料必须按一定的先后顺序进行投料，而且投料量控制在混料缸容量的20%-80%，并适当延长混合时间。

熔融挤出是为了使粉末涂料组成中的各种成分混合均匀，也就是达到粉末涂料成品中的每个粒子组成成分一样。为了提高耐候性，在熔融挤出阶段，在不出现胶化粒子的前提下，适当提高挤出机温度(特别是在气温较低的情况下)，使树脂熔融成一种流体，保证颜料能有良好的润湿和获得最大的剪切力，有利于颜料等的高度分散，使各组分成为一个均匀的体系;在保证生产进度的同时，可以适当降低挤出速度，保证物料有充足的熔融混炼时间;从而提高混炼效果，使粉末涂料中的颜料填料被树脂充分包覆，而且各种原材料成分粒子分散均匀，特别是固化剂和树脂能按配方的比例混炼均匀，固化时涂膜能够充分固化，从而增加涂膜的表面致密性，最终提高粉末涂层的耐候性。

四、固化条件

粉末涂料只有充分固化的情况下，树脂的高分子链才会和固化剂完全交联，各项物理化学性能才会达到最佳状态，耐候性能也不例外。因此，提高耐候性能必须使粉末涂料充分固化，固化时要控制好温度和时间。

综上所述，对于提高铝型材用粉末涂料的耐候性，可参考如下思路：选用耐候性能好且流平不至于太差的树脂;注意鲜艳颜料、蜡粉、消光剂的选择;设计有利于提高涂膜耐候性的配方结构;控制好粉末涂料生产工艺。

赛诺新材，15年积淀， 聚乙烯蜡 品牌生产商，蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产，包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、 硬脂酸锌等助剂的研发、生产、应用工作。咨询热线： 400-8788532。

作者：赛诺新材             来源：www.pewax88.com
