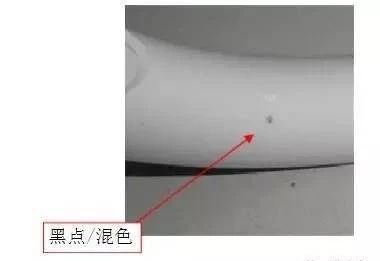

注塑制品中经常出现黑点及条纹的现象，下面青岛赛诺聚乙烯蜡小编为您分析注塑制品出现这些情况后应该如何处理。

（1）熔料温度太高。

料温太高会使熔料过热分解，形成碳化物，为了避免熔料过热分解，对于聚氯乙烯等热敏性热塑材料，必须严格控制料筒尾部温度不能太高。当发现塑件表面出现黑点及条纹后，应立即检查料筒的温度控制器是否失控，并适当降低料筒及模具温度。但值得注意的是，如果料温和模温太低，同样会使塑件表面产生光亮条纹。

（2）料筒间隙太大。

如果螺杆与料筒的磨损间隙太大，会合熔料在料筒中滞留，导致滞留的熔料局部过热分解产生黑点及条纹。对此，可先稍微降低料筒温度，观察故障能否排除。其次，应检查料筒，喷嘴及模具内有无贮料死角并修磨光滑。

采取以上措施后，如果故障仍未排除，应及时维修设备，调整螺杆与料筒的间隙。

（3）熔料与模壁磨擦过热。

如果注射速度太快，注射压力太高，充模时熔料与型腔腔壁的相对运动速度太高，很容易产生磨擦过热，使熔料分解产生黑点及知纹。对此，应适当降低注射速度和注射压力。 聚乙烯蜡，氧化聚乙烯蜡，硬脂酸锌

（4）料筒及模具排气不良。

如果料筒或模具排气不良，熔料内残留的气体会由于绝热压缩而引起燃烧，使熔料过热分解产生黑点及条纹。对此，可适当降低注射速度，在原料粒径和均匀度适宜的条件下，改进料筒排气口结构。

对于模具部分的排气不良，应检查浇口位置和排气孔位置是否正确，选用浇口类型是否合适；清除模具内粘附的防锈剂等易挥发的物质；并减少脱模剂的用量。在不产生溢料飞边的前提下，可适当降低合模力，增加排气间隙。此外，应检查料筒和顶针处有无渗油故障。

青岛赛诺聚乙烯蜡

（5）积料焦化。

当喷嘴与模具主流道吻合不良时，浇口附近会产生积料焦化并随流料注入型腔，在塑件表面形成黑点及条纹。对此，应及时调整喷嘴与模具主流道的相对位置使其吻合良好。  聚乙烯蜡，氧化聚乙烯蜡，硬脂酸锌

此外，如果模具的热流道设计或制作不良，熔料在流道内流动不畅滞留结焦，也会使塑件表面产生黑点及条纹。对此，应提高热流道的表面光度，降低流道的加热温度。

（6）原料不符合成型要求。

如果原料中易挥发物含量太高，水敏性树脂干燥不良，再生料用量太多，细粉料太多，原料着色不均，润滑剂品种选用不正确或使用超量，都会不同程度地导致塑件表面产生黑点及条纹。对此应针对不同情况，采取相应措施，分别排除。

赛诺新材，15年积淀， 聚乙烯蜡品牌生产商，蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产，包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌等助剂的研发、生产、应用工作。咨询热线： 400-8788532。
