欢迎进入青岛赛诺新材料有限公司官网!

赛诺新材料

全国咨询热线 400-8788532
15年积淀 聚乙烯蜡实力生产厂商蓝海股权机构挂牌上市企业 股权代码:800967

【聚乙烯蜡】低密度聚乙烯管材挤出成型(二)

返回列表 来源: 发布日期: 2021.05.11

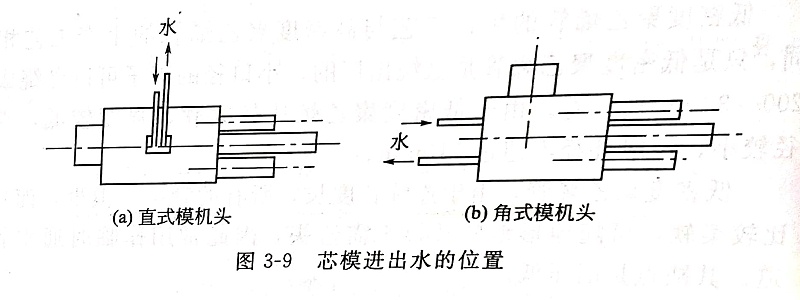

(3)机头 直式模机头和角式模机头芯模进出冷却水的位置如图3-9所示。


3-9

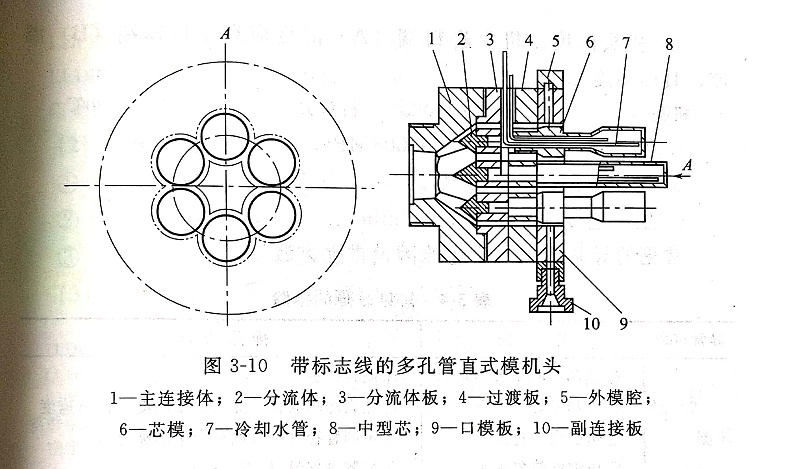

  带标志线的多孔管直式模机头,主要由模腔、芯模、分流体、口模板和冷却水管等组成。具体结构如图3-10所示。 挤出机1挤出的主原料,通过主连接体进入机头腔内,在分流体的作用下将熔融塑料均匀地分向多孔管各个流道,形成均匀的管坯向前,直至塑料从口模板挤出。 冷却水自分流体板和过渡板之间插入,分别流向芯模和中芯、对芯模进行快速冷却。 挤出机2挤出的标志线原料,通过副连接体进入外模腔内,经过分流后流向多孔管各个管坯上,与主原料汇流熔融,形成带标志线的管坯。 真空定径套模(图中未注)与口模板项链、对管坯抽真空冷却定型。


3-10

(4)制备工艺

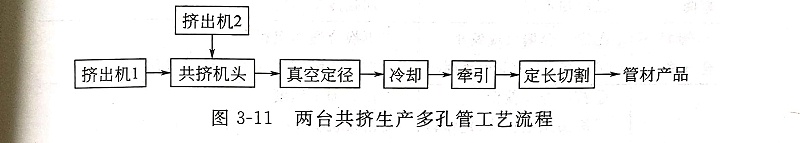

  ①生产工艺流程多孔塑料管材的生产工艺流程如图311所示。


3-11

  在两台共挤生产线中挤出机1挤出管材主原料,挤出机2挤出标志线原料。


  ②挤出工艺参数

  a. 挤出机机身温度。从加料口至机头,逐渐增高。共分五个区段,各区段温度见表3-3.

 691b745614f1ce45c71b893dfaea098

  b.机头温度。机头进料端(A)温度应高于口模端(B)温度,具体温度如下 机头A 160~150℃ 机头B 150~130℃

  C.真空压力为-0.005~0.008MPa d.冷却水温为10~25℃ e.生产速度为0.6~0.8m/min

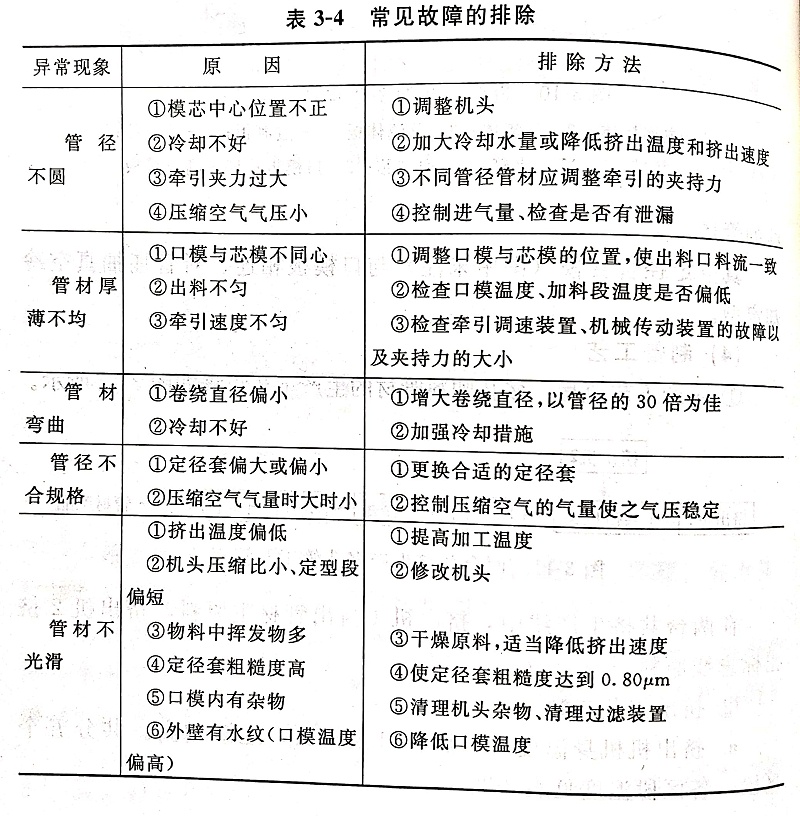

  常见的异常现象、产生原因及排除方法见表3-4。


3-4


  赛诺新材,15年积淀,聚乙烯蜡品牌生产商,蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产,包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌等助剂的研发、生产、应用工作。咨询热线: 400-8788532。

咨询热线

400-8788532
